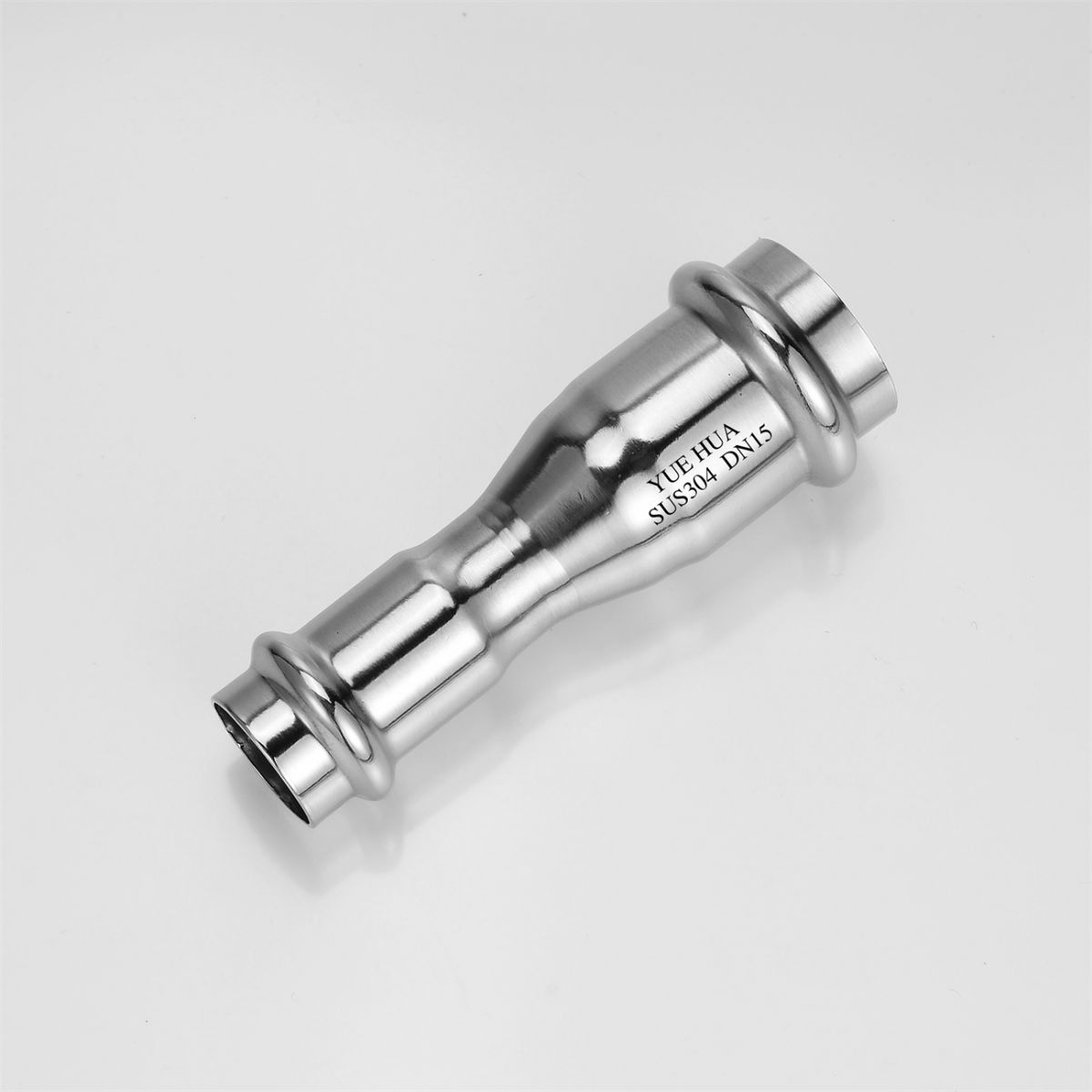

系列：不锈钢双卡压管件
材质：S30408 (304)/S31603 (316L)
额定工作压力：液体=1.6MP、气体=0.8Mpa、燃气=O.4Mpa
工作范围：冷水、热水、直饮水、燃气、医用气体输送等
工作温度：气体-40°℃～80℃;水0°℃～100°℃
双卡压连接是利用钢管的刚性，通过使用专用压接管道的工具，对管道连接部位通过挤压变形，从而增大管材与管件的摩擦力，实现抱紧和密封。
安装时先将管材端部插入带有O型密封圈的管件乘口，通过强行挤压使不锈钢管件及插入的管材由与圆形变为六方形，变形后管材与管件之间的摩擦力增大实现抱紧;0型密封圈因受到挤压变形后产生弹性从而在连接部位起到密封作用。
《不锈钢卡压式管件组件》GB/T 19228.1-2011
《薄壁不锈钢卡压式和沟槽管件》CJ/T 152-2016
《燃气输送用不锈钢管双卡压式管件》CJ/T 466-2014
| 公称通径 | 尺寸 | 外径(mm) | |||||||
| L | L1 | L2 | L3 | L4 | A | B | D | ||
| DN20*15 | 75 | 25 | 29 | ||||||
| DN25*15 | 93 | 25 | 32 | ||||||
| DN25*20 | 87 | 29 | 32 | ||||||
| DN32*15 | 119 | 25 | 48 | ||||||
| DN32*20 | 110 | 29 | 48 | ||||||
| DN32*25 | 105 | 32 | 48 | ||||||
| DN40*15 | 139 | 25 | 58 | ||||||
| DN40*20 | 130 | 29 | 58 | ||||||
| DN40*25 | 125 | 32 | 58 | ||||||
| DN40*32 | 135 | 48 | 58 | ||||||
| DN50*15 | 156 | 25 | 65 | ||||||
| DN50*20 | 149 | 29 | 65 | ||||||
| DN50*25 | 138 | 32 | 65 | ||||||
| DN50*32 | 150 | 48 | 65 | ||||||
| DN50*40 | 149 | 58 | 65 | ||||||
| DN60*25 | 138 | 32 | 58 | ||||||
| DN60*32 | 153 | 48 | 58 | ||||||
| DN60*40 | 153 | 58 | 58 | ||||||
| DN60*50 | 153 | 65 | 58 | ||||||
| DN65*40 | 225 | 58 | 85 | ||||||
| DN65*50 | 218 | 65 | 85 | ||||||
| DN80*40 | 225 | 58 | 95 | ||||||
| DN80*50 | 270 | 65 | 95 | ||||||
| DN80*65 | 268 | 85 | 95 | ||||||
| DN100*40 | 277 | 58 | 82 | ||||||
| DN100*50 | 272 | 65 | 82 | ||||||
| DN100*65 | 242 | 85 | 82 | ||||||
| DN100*80 | 227 | 95 | 82 | ||||||
